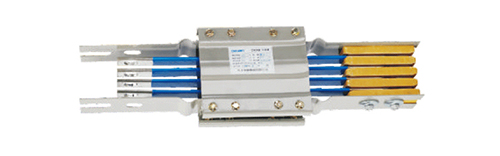

CKX8鋼制母線槽系列
1 適用范圍及特點
CKX8系列母線槽適用于電力變壓器到主配電屏或從主配電屏到分配電屏的輸電，以及現代化企業、高層建筑及其它各種需大電流場所。
由于母線通道的相間具有一定的空氣間隙，改善了電力傳輸中散熱性能，提高其載荷能力、動熱穩定性，進一.步減少線損，提高工作可靠性。
母線槽之間連接充分考慮了施工安裝工藝，采用母線通道先對接，然后母排搭接的工藝，拆裝方便安裝周期短。
母排搭接采用了雙面搭接工藝，接頭的接觸面電氣性能更加可靠。
母排的包覆采用了高絕緣強度的熱縮管，使母線槽的絕緣強度、防塵能力、使用壽命及對環境的適用能力得到提高。
導電排和外殼蓋板之間采用了絕緣隔塊，使母線槽絕緣性能大大提高，增加工作可靠性。
母線槽的蓋板采用專用滾壓設備滾壓成型，使其具有更強的支撐強度，以適應大跨度場合的安裝。

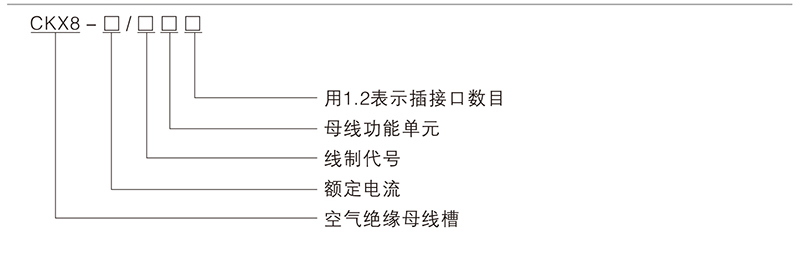

2 產品型號及含義
3 母線槽技術數據
注:1)除非另有規定，對于那些正常工作時可接近，但不需要接觸的母線槽的外殼表面，溫 升可提高，金屬表面可提高25K,絕緣表面可提高15K。

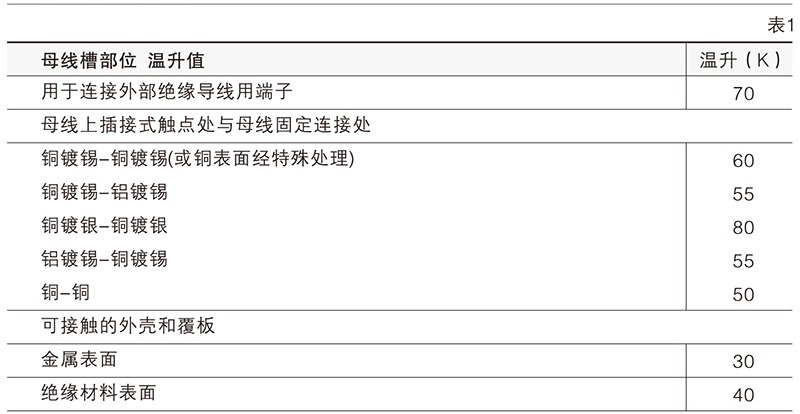

母線槽各部位溫升不應超出表1規定,特殊情況下在不影響絕緣材料的絕緣性能和使用壽命時，可適當提高溫升。
4 外形尺寸
表2
額定工作
電流(A)
CKX8鋼制母線槽系列
每相母線
三線制
四線制
五線制
W
H
W
H
W
H
100
3×20
140
52
140
52
150
52
200
3×35
140
67
140
67
150
67
250
5×30
145
80
175
80
175
80
400
6×40
145
90
175
90
175
90
630
6×50
145
100
175
100
175
100
800
6×60
145
110
175
110
175
110
1000
6×80
145
130
175
130
175
130
1250
6×100
145
150
175
150
175
150
1600
6×140
145
190
175
190
175
190
2000
6×170
145
220
175
220
175
220
2500
6×200
145
250
175
250
175
250
3150
6×140×2
270
215
300
215
300
215
4000
6×170×2
270
245
300
245
300
245
5000
6×180×2
270
260
300
260
300
260
